宽慧维修部——高空作业平台常见故障分析与排除

时间不知不觉已经到了11月，租赁商朋友们在这一年的使用过程中，一定又碰到了很多大大小小的问题，宽慧最近成立了一个维修部，在帮朋友们维修电控系统过程中，我们整理和分析了一些在产品使用中可能遇到的问题，供大家参考。

特别提醒的是：租赁商要注意自己使用的车辆型号和品牌信息，才能对应分析与排除。

▼▽▼▽▼▽▼▽

◣分析故障◥

1. 作业运行故障：无法行走、转向、升降，无任何运行动作等

2. 代码显示故障：查看手柄是否显示

3. 漏油：可拍照或视频提供具体漏油位置并标识

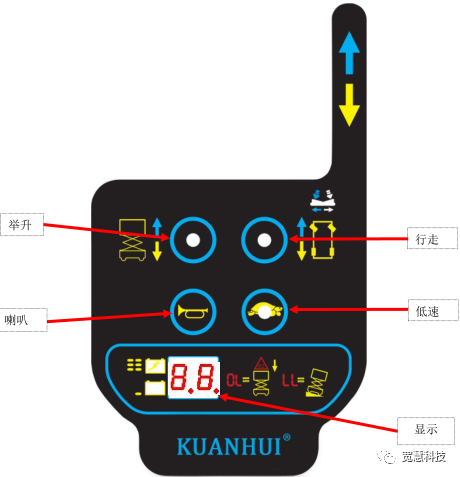

PCU贴纸

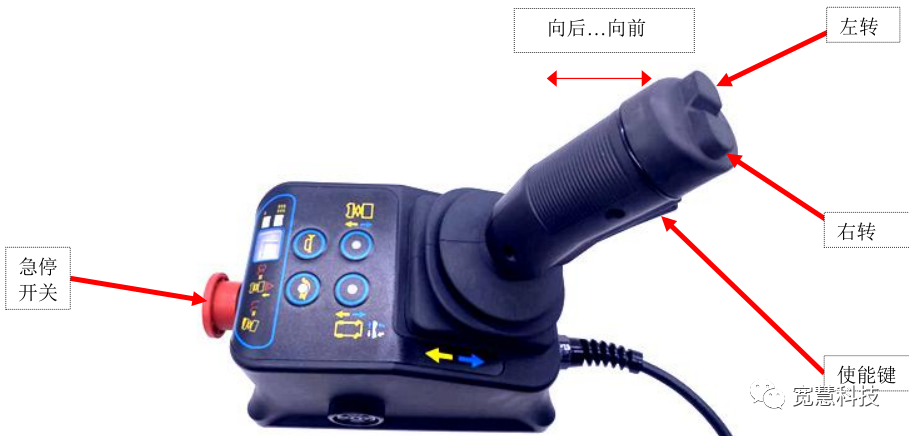

PCU（上控、手柄、机头）

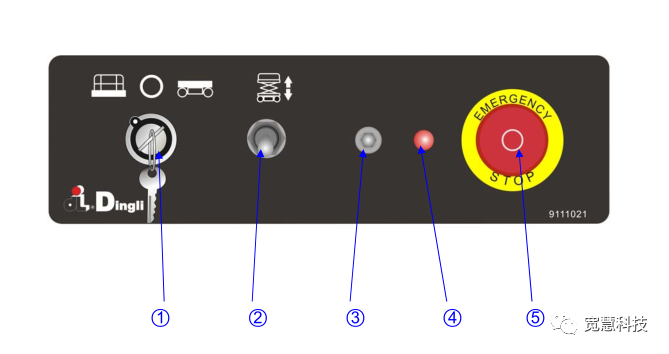

下控操作面板

1钥匙开关   2.升降开关   3复位保险丝    4.指示灯    5.下部急停开关

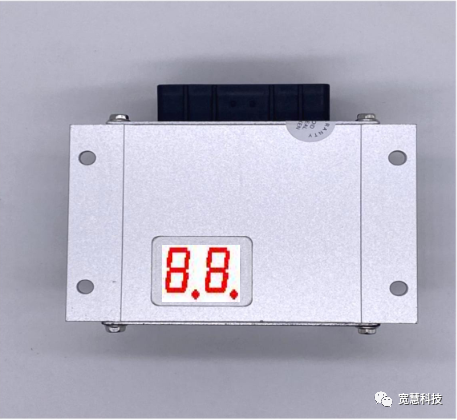

ECU（下控，下部电脑）

◣常见故障排除◥

1.作业平台电量问题：

手柄窗口不显示电量，机器无任何运行动作

a.查看整车是否在充电

检查四个开关是否打开

（1.电源总开关拉出或向左2.钥匙开关向左3.下部急停开关拉出4.上控急停开关拉出）

b.复位保险是否弾开（按下正常）

c.更换手柄测试

d.检查电瓶庄头是否氧化，弹簧线连接车体接头是否牢固

2.作业平台无法转向：

转向动作时，电机是否工作（翁翁响），蜂鸣器是否工作（滴滴响）；

a.整车都无法正常运行时，可更换手柄

b.查看车辆底盘是否有结构件断开

3.作业平台无法行走：

a.关闭全部电源重新启动（重新启动能正常工作，是车辆待机保护）

b.更换手柄和ECU

c.液压马达故障（行走电机）

4.作业平台无法升降：

查看蜂鸣器是否工作（滴滴响）

a.上升蜂鸣器无响声，下降蜂鸣器有响声时，检测下限位开关

b.蜂鸣器都无响声，可更换手柄

c.出现故障代码18（参考故障代码18）

5.作业平台电量充足，但无法运行：

a.更换上控（可能是使能开关问题）蜂鸣器无正常运行

b.电瓶电压太低（电瓶电压不小于20V）

c.液压电机故障（碳刷出现问题）

d.液压电机电机控制器故障（正常液压电机控制器J1-24V J3-0-5v ）蜂鸣器正常运行

e.充电器保护线是否正常

6.充电器问题：

a.检查充电器电源线与电箱（拖线板），万用表测量输入AC220V左右.小于180V可能无法正常工作

b.更换充电器或者电瓶（电瓶电压大于18V左右，小于可能是电瓶问题）

7.故障代码02：

a.更换手柄

b.检查弹簧线和弹簧线接头。(是否电线连接错误)手柄颜色对应功能：1白 电源负 2 蓝 数据+  3红 电源正 4黑 开关 5橙 数据-

c.更换ECU

d.更换五脚继电器（下部面板内部）

e.检查电瓶电压（电瓶电压低于14V故障代码02，电瓶电压对于18V左右故障代码68）

8.故障代码03：

a.机器设置模式不正确（鼎力液压10，星邦高力液压22）

b.无法保存和更改机器模式时，需更换ECU

9.故障代码12：

下控制面板上升下降开关卡住，或者进水短路

10.故障代码18：

作业平台在进行举升状态

a.作业平台无举升状态，可敲击行程开关保护罩（下限位开关有问题）

b.地面有障碍物或者平台里面垃圾多卡死坑洞保护作业机构

11.故障代码 42.43：

a.左右开关卡住，或者左右按键故障短路

b.线路板故障（正常进水引起）

12.故障代码 46：

a.使能开关卡住，或者进水开关短路（硅胶外壳保护，增加次故障）

b.线路板故障（正常进水引起）

13.故障代码 47：

a.手柄操纵杆不在中心位置，操纵杆出现故障

b.手柄操纵杆连接线路板排线接触不良

14.故障代码 5*：

a.检测阀块线圈是否有端子接触不良

b.检查机器选择模式是否和机器匹配（电驱车使用液压车机器模式）

c.更换ECU

15.故障代码 6*  7* （不含故障代码68）：

电驱车故障代码，由控制器决定

16.故障代码 8*：

a.检查刹车模块：接头接触不良，线路板是否虚焊

b.检查刹车总成是否有烧焦的味道，是否短路开路

c.检查电机线是否短路开路

17.故障代码9*：

称重报警

18.故障代码68：

a.车辆电瓶电压低，需充电12小时以上，在充电启动后，查看正常是否正常运行

b.更换电瓶

19.故障代码OL：

a.平台超载错误

b.系统不兼容

20.故障代码LL：

a.整车举升不在水平位置，需更换平坦地方进行升降工作

b.换水平仪

▲△▲△▲△▲△
