手柄简单维修之线束篇

手柄是一个很重要的操作部件，因其本身有很多个零件组成（比如宽慧的KH-AJ3手柄就有117个零部件），而零部件在多工种操作环境中又会出现不同的损毁情况。

　　这其中以左右开关和使能开关损坏后引起的不安全因素最为严重。左右开关损坏致使剪叉平台转向失灵，使能开关损坏后不能回归中位，影响的是升降问题。

　　今天教大家一个简单的更换线束流程。

－－－－－－－－－－－－－－－－－－－－－－－－

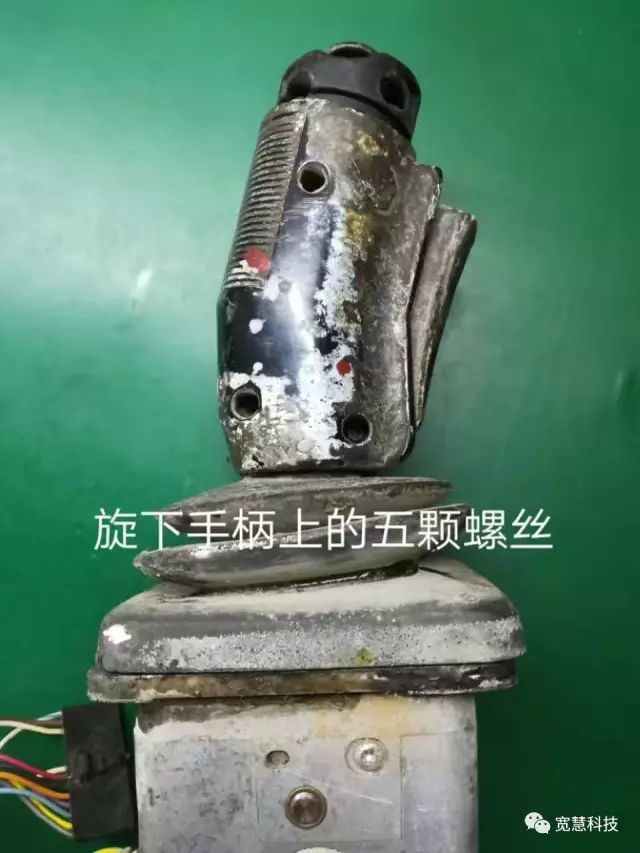

第一步：拿掉手柄最上端的按键帽和Ｏ型圈，拧掉外壳上的五颗螺丝。

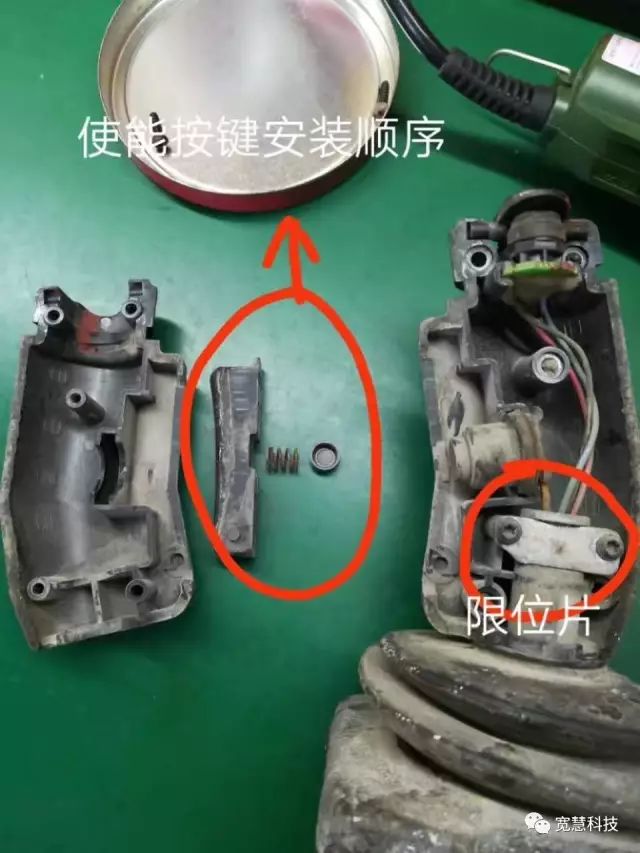

第二步：拆开左右半边手柄后记住使能部件的安装顺序，拧掉限位片上的螺丝。

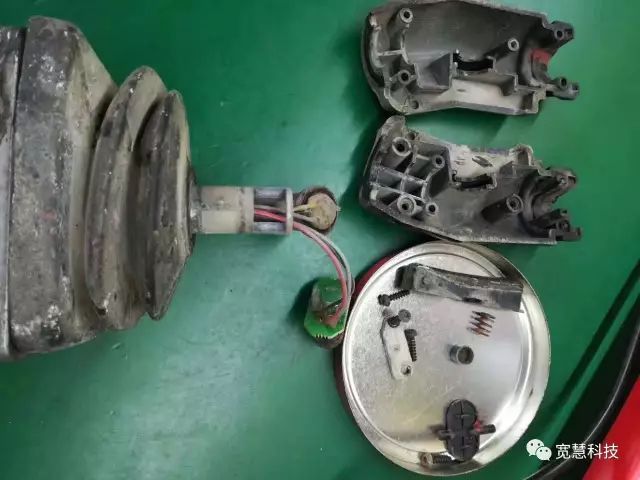

第三步：把使能线束和左右开关线束从手柄中拿出来，小零件放在盒子里，以免丢失。

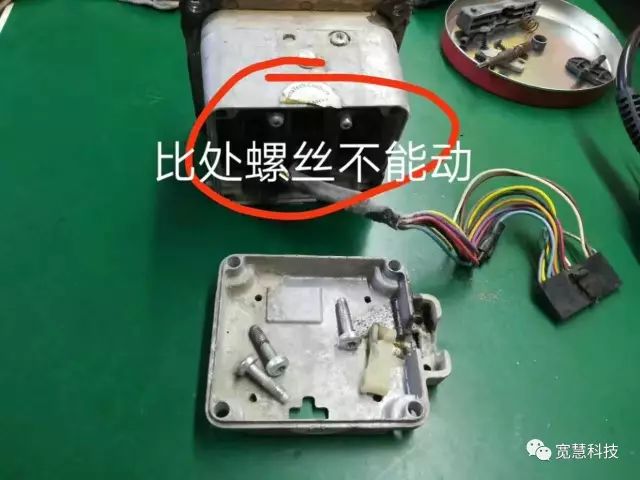

第四步：拆开下底盖板。特别注意，电路板支架上的螺丝一定不能动，一动直接影响到电路板系统的稳定性。

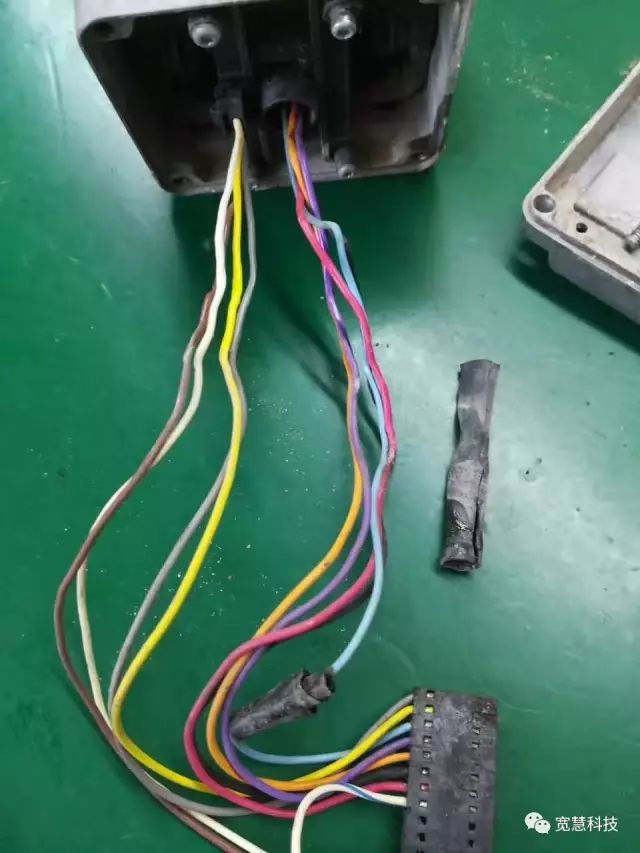

第五步：剪开热缩管

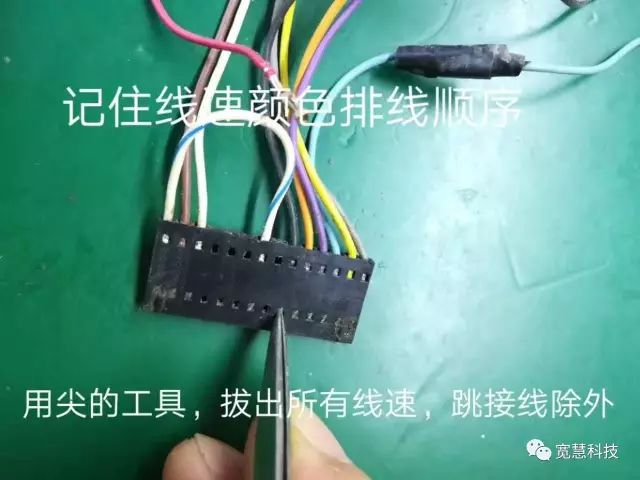

第六步：把线束从连接器中拔出。

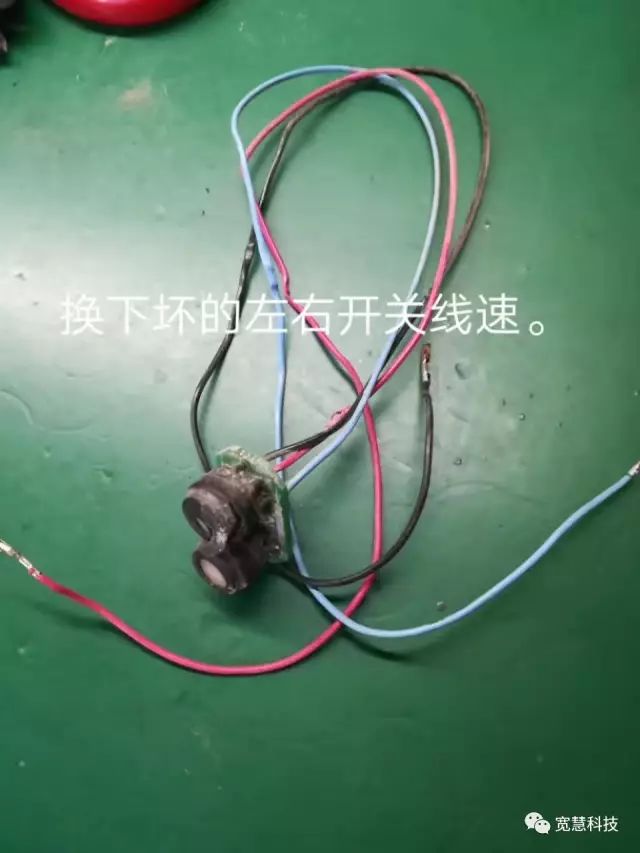

第七步：换下坏的线束。

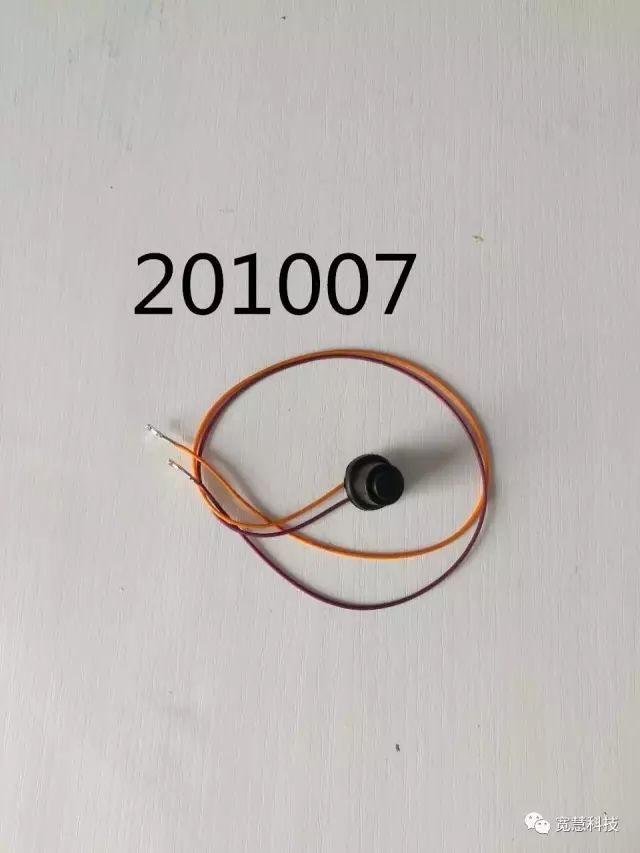

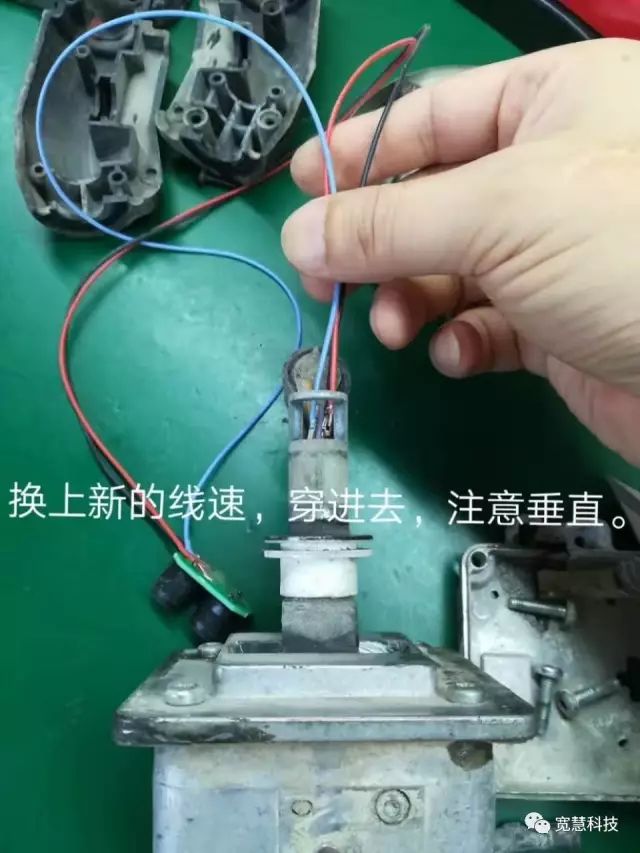

第八步：换上新的线束。

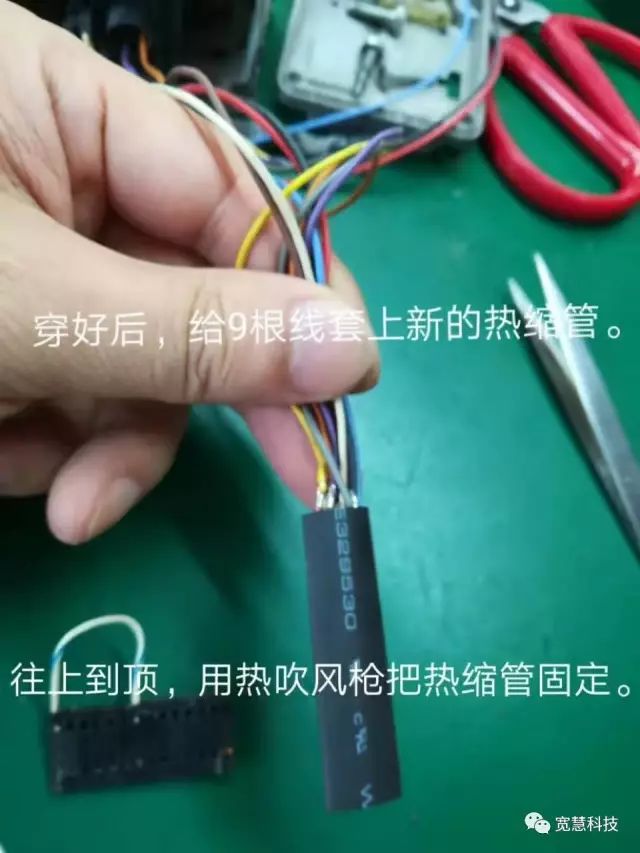

第九步：线穿好后，用热缩管把线全部套起来，再次热缩固定。

最后，按照原来的拆卸顺序再次安装好。

这样左右开关线束就安装好了，手柄又可以再次使用。

同理，使能线束也可以按照这种方法更换。
